概述
PGL型交流低壓配電柜用于發電廠、變電廠、廠礦企業中作為交流50Hz，額定工作電壓交流380V，額定工作電流1500A及以下的低壓配電系統中作為動力、配電、照明之用。
使用條件
1.周圍環境溫度不超過+40°C，而且在24小時周期內平均溫度不超過+35°C，周圍空氣溫度的下限為-5°C。
2.空氣清潔，相對濕度在最高溫度為+40°C時，不超過50%，在溫度較低時，允許有較高的相對濕度，例如+20°C時為90%。
3.海拔高度不超過2000米。
4.安裝傾斜度不超過5度。
5.無劇烈振動和沖擊的地方。
6.在無爆炸危險的介質中，且介質中無足以腐蝕和破壞絕緣的氣體與塵埃。
結構特點

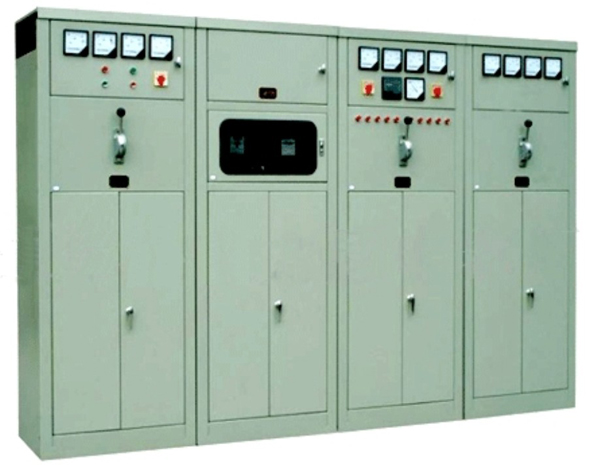

1.基本結構用角鋼和薄鋼板焊接而成，屏面上方儀表板，為開啟式的小門，可裝設指示儀表，屏面中段可安裝開關的操作機構，屏面下方有門。屏上裝有母線防護罩，組合安裝的屏左右兩端有側壁板。屏之間有鋼板彎制而成的隔板。這樣就減少了由于一個單元內因故障而擴大事故的可能。母線系垂直放置，用絕緣板固定于配電屏頂部，中性母線裝在屏下部。
2.具有良好的保護接地系統，主接地點焊接在下方的骨架上。儀表門也有接地點與殼體相連。這樣就構成了一個完整的接地保護電路。這個接地保護電路的可靠性，使產品防止觸電的能力大為加強。
